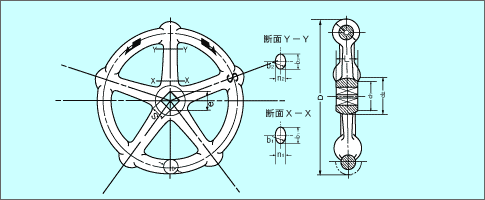

| JB4 ハンドル（FC200） 玉型 |
|
|
| 品番 | 外径 | 角穴 | ボス | スポーク | リム | 備考 | ||||||||
| D | S | e | L | d1 | d2 | 数 | b1 | b2 | n1 | n2 | A | C | ||
| JB4- 63 | 63 | 7 | 9.2 | 13 | 18 | 20 | 5 | 8 | 6 | 5.5 | 4 | 5 | 13 | 単位：mm |
| JB4- 80 | 80 | 8 | 10.8 | 14 | 20 | 23 | 5 | 9 | 7 | 6 | 5 | 6 | 16 | |
| JB4-100 | 100 | 10 | 13.6 | 15 | 22 | 25 | 5 | 11 | 9 | 7.5 | 6 | 8 | 20 | |
| JB4-125 | 125 | 10 | 13.6 | 16 | 24 | 28 | 5 | 13 | 10 | 8 | 7 | 10 | 22 | |
| JB4-140 | 140 | 12 | 16.5 | 18 | 29 | 33 | 5 | 15 | 12 | 10 | 8 | 11 | 24 | |
| JB4-160 | 160 | 14 | 19.2 | 20 | 32 | 36 | 5 | 17 | 14 | 11.5 | 9.5 | 13 | 27 | |
|
||
|
||
