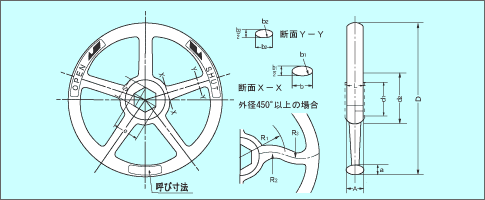

CSS　ハンドル（FCD400）

品番 外径 角穴 ボス スポーク リム 備考 D S e L d1 d2 数 b1 b2 A a CSS- 90 90 21 24.2 13 32 36 3 12 10 10 8 単位：mm CSS-100 100 23 26.5 15 36 40 3 12 10 12 9 　 CSS-125 125 26 30 17 40 48 5 18 14 14 11 　 CSS-140 140 26 30 17 42 50 5 18 14 14 11 S=29も有ります。 CSS-160 160 29 33.5 20 44 50 5 18 14 16 10 　 CSS-180 180 32 37 22 50 58 5 20 16 20 14 　 CSS-200 200 32 37 22 58 64 5 20 16 20 14 　 CSS-224 224 35 40.4 23.5 62 69 5 22 18 22 15 　 CSS-250 250 35 40.4 25.5 68 74 5 24 20 24 16 S=41も有ります。 CSS-280 280 44 50.8 26 72 80 5 24 20 24 16 　 CSS-300 300 46 53 28 74 82 5 30 24 26 18 　 CSS-355 355 50 57.7 30 80 90 5 34 26 28 19 　 CSS-400 400 54 62.4 32 94 100 5 36 28 30 20 R1 R2 R3 CSS-450 450 58 67 37 96 110 5 40 30 30 21 130 80 55 CSS-500 500 63 72.7 42 103 112 5 42 31 32 22 145 90 65 CSS-550 550 67 77.4 44 115 125 5 43 33 38 27 160 100 75 CSS-600 600 71 82 47 130 138 5 46 34 40 28 175 145 100 CSS-680 680 77 89 48 140 152 5 50 38 44 30 200 145 100 ▲このページの上に戻る 製品一覧に戻る 最初の画面に戻る｜会社概要｜製品紹介｜加工例｜お問合せ 〒632-0245　奈良市藺生町1531-5 TEL:0743-82-5095 FAX:0743-82-5096 mail:info@koyo-sangyo.com
