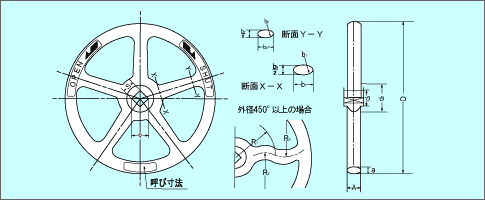

CSG　ハンドル（FCD400）

品番 外径 角穴 ボス スポーク リム 備考 D S e L d1 d2 数 b1 b2 A a CSG- 90 90 7 9.2 14 20 30 3 12 9 10 7 単位：mm CSG-100 100 9 12.2 16 22 34 3 12 9 12 8 　 CSG-125 125 10 13.6 18 24 35 5 18 14 14 10 　 CSG-140 140 10 13.6 18 24 35 5 18 14 15 10 　 CSG-160 160 12 16.5 20 24 40 5 18 14 16 10 　 CSG-180 180 12 16.5 22 28 44 5 20 16 20 14 　 CSG-200 200 16 21.6 24 32 48 5 20 16 20 14 　 CSG-224 224 17 23 26 38 56 5 22 18 22 15 　 CSG-250 250 19 26 28 42 60 5 24 20 24 17 　 CSG-280 280 21 28.5 30 45 65 5 24 20 24 17 　 CSG-300 300 23 31.5 32 48 70 5 30 24 26 20 　 CSG-355 355 26 35.3 36 53 76 5 34 26 28 20 　 CSG-400 400 29 39.1 41 58 84 5 38 28 29 21 R1 R2 R3 CSG-450 450 32 43.1 52 58 86 5 40 32 32 23 130 80 55 CSG-500 500 32 43.1 55 64 100 5 42 33 34 24 145 90 65 CSG-550 550 35 47.2 57 76 106 5 46 34 40 29 160 100 75 CSG-600 600 38 51.3 60 78 112 5 48 36 42 30 175 145 100 CSG-680 680 41 55 64 82 120 5 50 38 44 30 200 145 100 ▲このページの上に戻る 最初の画面に戻る｜会社概要｜製品紹介｜加工例｜お問合せ 〒632-0245　奈良市藺生町1531-5 TEL:0743-82-5095 FAX:0743-82-5096 mail:info@koyo-sangyo.com
